Classificações de Incêndio para Proteção de Paredes Descodificadas: ASTM E84 Classe A vs EN 13501 vs GB 8624

ASTM E84 Classe A, EN 13501 e GB 8624 são três sistemas regionais distintos de classificação contra incêndio. Eles não são intercambiáveis. Cada um mede diferentes aspectos de desempenho contra incêndio. Especificar a classificação errada pode causar falhas em inspeções, remessas rejeitadas ou instalações inseguras. Este artigo ajuda os leitores a comparar esses sistemas de Classificações de Incêndio para Proteção de Paredes, identificar qual norma se aplica ao seu projeto e verificar as alegações dos fornecedores.

Principais Conclusões

• As classificações contra incêndio diferem por região: ASTM E84 para a América do Norte, EN 13501 para a Europa e GB 8624 para a China. Cada uma usa testes e escalas diferentes.

• Nunca troque classificações entre sistemas. Um produto que passa em uma norma pode reprovar em outra, levando a remessas rejeitadas ou inspeções reprovadas.

• Sempre verifique a classificação exata exigida pelo seu código de obras local. Solicite relatórios de teste completos e verifique a acreditação do laboratório.

•

Por que as Classificações de Incêndio para Proteção de Paredes Diferem

Normas Regionais e Códigos de Obras

Os produtos de proteção de paredes devem satisfazer o código de incêndio do país onde são instalados. Os Estados Unidos dependem da ASTM E84, onde a Classe A é o alvo comum para revestimento de paredes. A Europa usa a EN 13501-1, e a Classe B com as subclassificações s1,d0 é um requisito frequente. A China segue a GB 8624, onde B1 ou A2 é típico para painéis de parede.

Esses três sistemas surgiram de tradições regulatórias separadas. Cada um responde a uma pergunta diferente sobre como um material se comporta em um incêndio. Um produto que passa em um teste não passa automaticamente em outro.

O Risco de Assumir Equivalência

A equivalência direta entre normas nem sempre é simples. Os métodos de teste diferem, os limites de aprovação diferem e a aplicação pretendida do material difere. A ASTM E84 Classe A requer um índice de propagação de chama de 25 ou menos, medido em um túnel de 25 pés. A EN 13501-1 Classe B avalia a reação ao fogo por meio de um conjunto diferente de testes. A GB 8624 combina queima superficial com dados de desempenho adicionais.

Uma classificação obtida sob uma norma não diz nada sobre o desempenho sob outra.

Essa lacuna cria um perigo real para os especificadores. Um fornecedor pode apresentar um relatório da ASTM E84 Classe A para um projeto que exige EN 13501-1 Classe B. O documento parece impressionante, mas não atende ao código de incêndio local para revestimento de paredes. Os inspetores rejeitam a instalação, as remessas ficam retidas na alfândega e o projeto empaca.

A abordagem mais segura trata cada norma como seu próprio idioma. Confirme a exigência exata de classificação do seu código de obras e, em seguida, verifique se o produto possui essa classificação de um laboratório acreditado.

Comparação Lado a Lado em um Relance

Região, Método de Teste e Parâmetros Chave

Os três sistemas atendem a diferentes mercados e dependem de diferentes aparelhos. A tabela abaixo resume as principais diferenças.

A norma EN 13501-1 é amplamente considerada mais abrangente do que a ASTM E84. Trata a produção de fumo e as gotículas inflamáveis como parâmetros separados. A norma ASTM E84 reporta apenas um índice de desenvolvimento de fumo e não aborda de todo as gotículas.

Significado das Classes e Diferenças de Escala

As designações por letras parecem semelhantes no papel. Os seus significados não correspondem. A classe A da ASTM E84 significa um índice de propagação de chama de 25 ou menos e um índice de desenvolvimento de fumo de 450 ou menos. Este é um resultado de combustão superficial, e não uma prova de não combustibilidade. A classe B da EN 13501-1 descreve a reação ao fogo no âmbito do teste de item único em combustão (Single Burning Item), e o sufixo s1,d0 confirma um baixo nível de fumo e a ausência de gotículas inflamáveis. A norma GB 8624 B1 indica um material de difícil ignição, enquanto A1 e A2 indicam desempenho não combustível ou de combustibilidade limitada.

Estas escalas funcionam emdireções diferentes e medem coisas diferentes. Um produto pode possuir uma classificação de superfície Classe A da ASTM E84 e uma classificação de reação ao fogo B1 da GB 8624 ao mesmo tempo, sem conflito. É por isso que as aprovações de revestimentos de parede nos códigos de incêndio devem indicar a norma exata, a classe e a sub-classificação. Um hospital que especifica painéis de parede comrequisitos de resistência ao fogo exige frequentemente limites de fumo mais rigorosos do que um espaço comercial geral, porque a evacuação dos ocupantes depende de rotas de saída desimpedidas. Os compradores que comparam Classificações de Incêndio para Proteção de Paredes entre regiões devem tratar cada coluna da tabela como um idioma separado, e não como uma tradução. A mesma lógica aplica-se quando uma equipa de projeto analisa Classificações de Incêndio para Proteção de Paredes para um lançamento em vários países.

Classe A da ASTM E84 Explicada

Como Funciona o Teste do Túnel Steiner

O teste do Túnel Steiner coloca um espécime num forno horizontal. A amostra mede aproximadamente 24 polegadas de largura por 24 pés de comprimento e é montada invertida como o teto do túnel. Um sistema de exaustão regulado move o ar e os produtos de combustão através da câmara a uma velocidade controlada.

O procedimento segue uma sequência fixa:

1. Condicionar e montar o espécime na tampa removível do túnel.

2. Acender os queimadores de metano, que fornecem uma chama medida para cima contra a superfície da amostra.

3. Monitorizar a propagação da chama através de visores ao longo de um dos lados do forno durante a duração do teste de 10 minutos.

4. Medir o fumo com um fotómetro de orientação vertical que regista a obscuridade da luz.

5. Calcular o Índice de Propagação de Chama (FSI) e o Índice de Desenvolvimento de Fumo (SDI) a partir dos dados registados.

Ambos os índices utilizam uma escala arbitrária. A placa de cimento-amianto tem uma classificação de 0 e a madeira de carvalho vermelho tem 100.

O que a Classe A Mede e Não Mede

A Classe A requer um FSI de 25 ou menos e um SDI de 450 ou menos. Estes limiares descrevem o comportamento de queima superficial sob um conjunto específico de condições de teste. Um índice de propagação de chama baixo significa que a frente da chama viaja lentamente pela superfície do espécime. Um índice de desenvolvimento de fumo aceitável significa que o material não obscurece a luz além do limite.

A Classe A não significa que o material seja não combustível. O teste mede caraterísticas superficiais, e não a libertação total de calor ou a inflamabilidade. Um produto pode obter a Classe A e ainda assim arder sob exposição prolongada ao fogo.

A Classe A também não é equivalente a EN 13501-1 A1 ou A2. Essas Euroclasses indicam não combustibilidade ou combustibilidade limitada, verificadas através de diferentes testes de reação ao fogo. Os especificadores devem tratar as duas classificações como alegações separadas.

Visão Geral da Classificação GB 8624

Métodos de Teste e Níveis de Classificação

A norma GB 8624 é a norma de reação ao fogo da China para materiais de construção. Baseia-se em vários métodos de teste em vez de num único aparelho. Cada método alimenta uma parte diferente da classificação final.

A versão atual GB 8624-2012 classifica os materiais em quatro níveis principais: A, B1, B2 e B3. O nível A indica um material incombustível. O B1 indica um material retardante de chama, o B2 um combustível e o B3 um inflamável. A versão anterior GB 8624-2006 utilizava sete níveis, de A1 e A2 até B, C, D, E e F.

O que a norma GB 8624 abrange além da queima superficial

A norma GB 8624 vai além de um teste de queima superficial. Ela integra a produção de fumaça e o gotejamento de partículas incandescentes na classificação principal. A norma EN 13501-1 trata esses aspectos como subclassificações separadas.

• Os materiais de pavimentação possuem suas próprias designações, tais como A1fl, A2fl e Bfl.

• O isolamento térmico de tubulações possui um sistema de classificação separado.

• A produção de fumaça e o gotejamento de partículas incandescentes recebem avaliação suplementar.

Um resultado B1 da norma GB 8624 é frequentemente descrito como aproximadamente comparável ao EN 13501-1 B-s1,d0 e ASTM E84 Classe A. Essa comparação é imprecisa. A equivalência exata depende dos resultados específicos dos testes e da composição do material. A própria classe A da norma ASTM E84 significa um índice de propagação de chama de 25 ou menos, uma métrica de superfície que a norma GB 8624 não espelha diretamente. Para revestimentos de parede em códigos de incêndio na China, o alvo típico é B1 ou A2.Painel de parede hospitalaros requisitos de classificação contra incêndio geralmente tendem para o extremo mais rigoroso, porque o controle de fumaça é importante para a evacuação de pacientes.

Sistema Euroclass EN 13501

A escala Euroclass de A1 a F

A norma EN 13501-1 classifica os produtos de construção em sete níveis principais. A1 fica no topo e F na base. A norma também separa os pisos e o isolamento linear de tubulações em suas próprias escalas, como A1fl até Ffl e A1L até FL.

A classe A1 indica um material totalmente não combustível, como betão ou lã mineral. A classe B marca um produto combustível com contributo muito limitado para o fogo. Este é o objetivo comum para o revestimento de paredes europeu.

Subclassificações de Fumo e Gotículas

A letra principal conta apenas parte da história. Dois sufixos acrescentam detalhes cruciais. A produção de fumo utiliza s1, s2 e s3, onde s1 significa fumo baixo e s3 significa fumo denso. As gotículas inflamadas utilizam d0, d1 e d2, onde d0 significa nenhum e d2 significa gotejamento significativo.

A classe geral é mostrada pelo sistema de letras, o fumo é indicado por s1, s2 ou s3 (do melhor para o pior), e as gotículas em combustão são indicadas por d0, d1 e d2.

Uma designação completa como B-s1,d0 descreve um produto com contributo muito limitado para o fogo, fumo baixo e sem gotículas inflamadas. Os produtos de classe E não têm requisitos de fumo, e os pavimentos não têm requisitos de gotículas. Os especificadores devem confirmar sempre a designação completa, e não apenas a letra principal.

Porque é que as Classificações Não Podem Ser Trocadas

Métodos de Ensaio Diferentes, Métricas Diferentes

A norma ASTM E84 mede as características de combustão superficial no interior de um túnel Steiner de 25 pés. Um espécime é montado como o teto do túnel e queimadores de metano incendeiam a superfície. Os técnicos registam a propagação de chamas e a obscuridade do fumo durante um período de 10 minutos. O resultado é um índice de propagação de chama e um índice de desenvolvimento de fumo. A classe A da ASTM E84 significa um índice de propagação de chama de 25 ou menos e um índice de desenvolvimento de fumo de 450 ou menos.

As normas EN 13501-1 e GB 8624 utilizam diferentes ensaios de reação ao fogo. A norma EN 13501-1 baseia-se na EN 13823, o ensaio de um único item em combustão, e reporta uma classificação completa tal como B-s1,d0. O "s1" marca a classe de fumo e o "d0" marca a classe de gotículas. A GB 8624 combina vários métodos, incluindo um ensaio de pequena chama e um ensaio de um único item em combustão. Estes aparelhos expõem os espécimes a diferentes fontes de calor, orientações e durações. Um índice de propagação de chama de 25 ao abrigo da ASTM E84 não diz, portanto, nada sobre o desempenho ao abrigo da EN 13823.

Consequências no Mundo Real da Substituição

A substituição direta pode levar a inspeções reprovadas, remessas rejeitadas ou instalações inseguras. Um fornecedor pode apresentar um relatório ASTM E84 Classe A para um projeto que exige EN 13501-1 Classe B. O documento parece confiável, mas não atende ao código de incêndio local para revestimento de paredes.

Substituir um relatório GB 8624 B1 ou ASTM E84 Classe A por uma classificação EN 13501-1 não é legalmente equivalente sob a lei da UE. Como o Regulamento de Produtos de Construção da UE exige testes EN 13501-1 por um Organismo Notificado da UE, aceitar um relatório de fora da UE significa que o produto não pode ser colocado legalmente no mercado da UE para uso na construção, e o projeto será reprovado na inspeção de controle de construção.

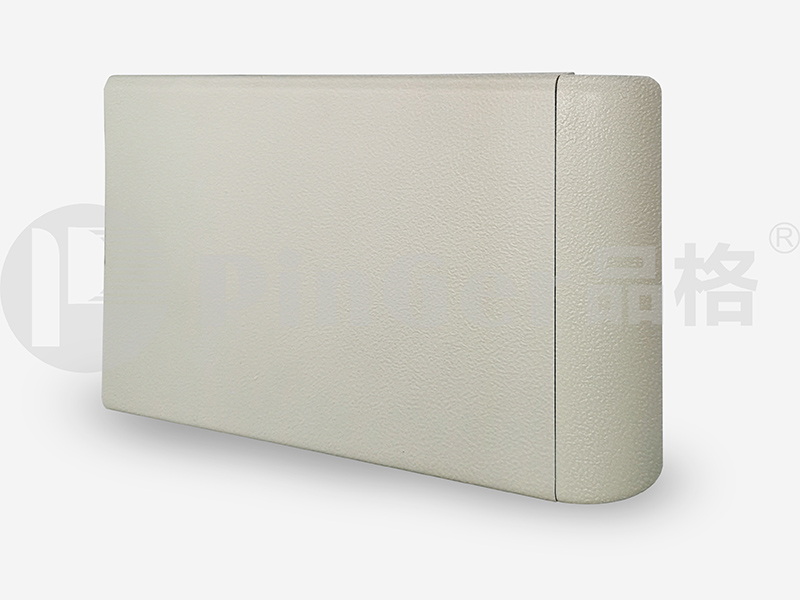

As tabelas de equivalência não conseguem responder se um produto é legal em um determinado edifício. Isso é uma questão de código, não de teste.Painel de parede de hospitalos requisitos de classificação contra incêndio frequentemente exigem limites de fumaça mais rigorosos do que os espaços comerciais gerais, porque a evacuação de pacientes depende de rotas de fuga desobstruídas. Um certificado que cite vários frameworks lado a lado pode sugerir falsamente um consenso que os testes subjacentes não sustentam.

Como escolher as classificações de resistência ao fogo corretas para proteção de paredes

Compatibilizando a classificação com o seu mercado e código

A localização do projeto determina a norma aplicável. Um especificador deve seguir uma sequência clara.

• Identifique a jurisdição do projeto e o código de construção em vigor.

• Verifique as emendas locais, que podem ser mais rigorosas do que os modelos nacionais.

• Confirme a norma, a classe e a subclassificação exigidas com a Autoridade com Jurisdição (AHJ).

• Faça a correspondência entre a classificação do produto e o tipo de ocupação e a altura do edifício.

A AHJ detém a autoridade final. Pode ser um oficial de construção local, um marechal de bombeiros ou uma agência estadual. A AHJ analisa o tipo de ocupação, os requisitos de segurança contra incêndio e de vida, o escopo da reforma e os detalhes da instalação. A conformidade vem da aprovação da AHJ, e não apenas das declarações do produto. O tamanho e a altura do edifício, o tipo de ocupação, a presença de sprinklers e o tipo de construção moldam quais conjuntos resistentes ao fogo são necessários e onde.Painel de parede de hospitalos requisitos de classificação contra incêndio ilustram esse ponto. As ocupações de saúde abrigam pacientes que não conseguem se evacuar sozinhos, portanto, os limites de fumaça e o desempenho de gotejamento importam mais do que em um armazém. Um produto de revestimento de parede que atenda a um código comercial geral ainda pode ser reprovado na avaliação de um hospital. Os requisitos do código de incêndio para revestimento de paredes, portanto, começam com a ocupação, não com o produto.

Projetos multimercado e testes separados

Projetos multimercado geralmente precisam de testes separados para cada norma. A1, Classe A e Classe 0 não são termos intercambiáveis. Cada um vem de um método de teste diferente. EN 13501-1 A1 e GB 8624 A1 indicam incombustibilidade, enquanto ASTM E84 Classe A mede a propagação superficial de chamas. A norma ASTM E119 mede a resistência ao fogo de um conjunto ao longo do tempo, o que é outra propriedade diferente.

Um fornecedor não pode converter um relatório em outro. Um projeto que abrange os Estados Unidos, a Europa e a China precisa de dados de teste para ASTM E84, EN 13501-1 e GB 8624 separadamente. Um fornecedor com experiência em vários mercados, como Guangzhou Pinger, pode simplificar esse processo. Esse fornecedor mantém relatórios para cada sistema e entende como as classificações de resistência ao fogo para proteção de paredes diferem entre as jurisdições. Isso reduz o risco de uma remessa rejeitada ou de uma inspeção reprovada. Os especificadores devem solicitar a classificação completa, incluindo os sufixos de fumaça e gotejamento, e confirmar que cada relatório corresponde à norma nomeada no código local.

Verificação de relatórios de fornecedores e prevenção de erros

Uma lista de verificação para documentação de testes de incêndio

A declaração de um fornecedor significa pouco sem documentação. Os especificadores devem seguir uma sequência de verificação antes de aprovar qualquer produto de proteção de paredes.

1. Confirme a norma exigida para o local e a ocupação do projeto.

2. Solicite o relatório de teste completo, não apenas um resumo do certificado.

3. Verifique se o laboratório possui acreditação para esse método de teste específico.

4. Verifique se a classificação do produto corresponde ao requisito do código de construção.

5. Confirme as espessuras de instalação e as especificações das juntas em relação ao relatório.

Uma parede instalada com painéis de 50 mm em relação a um relatório de teste em painéis de 100 mm é inconsistente com os requisitos da autoridade. Painéis mais espessos não aumentam automaticamente a classificação de um conjunto. O conjunto testado dita a classificação que ele recebe.

A verificação começa com uma revisão meticulosa da marca de listagem física. Esta etiqueta indelével especifica a classificação exata em minutos. Uma discrepância de apenas 30 minutos em relação ao requisito do projeto invalida imediatamente toda a separação contra incêndio.

Erros comuns de especificação e aquisição

Vários erros aparecem repetidamente em projetos de proteção de paredes. Aceitar classificações autodeclaradas lidera a lista. Um painel chamado "resistente ao fogo" pode ter apenas uma classificação de reação ao fogo, e não uma classificação de resistência ao fogo. Um painel de sala limpa pode receber um grau de reação ao fogo sem nenhuma classificação de resistência ao fogo.

Pressupor a equivalência entre normas cria outro problema frequente. Um relatório ASTM E84 Classe A que mostra um índice de propagação de chama de 25 ou menos não atende a um projeto que exige EN 13501-1 Classe B. Esses sistemas medem propriedades diferentes sob condições diferentes.

Ignorar as subclassificações de fumaça e gotejamento leva a inspeções reprovadas. Os requisitos de classificação contra incêndio de painéis de parede de hospitais frequentemente exigem limites de fumaça mais rigorosos do que os espaços comerciais gerais. Um produto que atende aos mínimos do código de incêndio para revestimento de paredes ainda pode ser reprovado em uma avaliação de saúde. Resolva os conflitos de documentos antes da inspeção da autoridade, e não depois.

ASTM E84 Classe A, EN 13501 e GB 8624 são sistemas específicos de cada região. Eles não podem ser comparados diretamente ou substituídos. Para classificações de resistência ao fogo para proteção de paredes, confirme a norma exigida, solicite relatórios de teste completos, verifique a acreditação do laboratório e faça a correspondência entre a classificação do produto e o código de construção. Um fornecedor multimercado como a Guangzhou Pinger simplifica a conformidade e reduz o risco.

FAQ

O que a ASTM E84 Classe A realmente significa?

A Classe A significa um índice de propagação de chama de 25 ou menos e um índice de fumaça desenvolvida de 450 ou menos. Ela mede a queima superficial, não a incombustibilidade.

A EN 13501-1 Classe B é a mesma coisa que a ASTM E84 Classe A?

Não. A EN 13501-1 Classe B usa testes de reação ao fogo diferentes e inclui subclassificações de fumaça e gotejamento. As duas classificações não são intercambiáveis.

Como os requisitos de classificação contra incêndio para painéis de parede de hospitais diferem dos de projetos comerciais gerais?

Os hospitais exigem limites mais rigorosos de fumaça porque os pacientes não conseguem se evacuar sozinhos. Um produto que atenda aos mínimos de revestimento de parede do código de incêndio ainda pode ser reprovado em uma avaliação de saúde. Sempre confirme as classificações de resistência ao fogo para proteção de parede em relação ao tipo de ocupação.
